1. 概述

在线上问题排查时,通过日志来定位是经常使用的手段之一,甚至是最有效的。

线上服务为了实现高可用往往采用多节点部署,又或者随着项目愈发复杂会考虑微服务架构,导致日志分散在不同的服务器上,导致排查一个问题,需要登录多台服务器,查询在其上的日志,非常繁琐且低效。

所以,此时我们需要一个统一的实时【日志服务】,将我们需要的日志全部收集在一起,并提供灵活的查询功能。一般来说,一个完整的日志服务,需要提供如下 5 个功能:

  • 1、收集 :能够采集多个来源的日志数据。
  • 2、传输 :能够稳定的把日志数据传输到日志服务。
  • 3、存储 :能够存储海量的日志数据。
  • 4、查询 :能够灵活且高效的查询日志数据,并提供一定的分析能力。
  • 5、告警 :能够提供提供告警功能,通知开发和运维等等。

1.1 解决方案

目前,市面上有非常多的日志服务的解决方案。例如说:

我们目前线上采用阿里云 SLS 日志服务,主要考虑使用方便,成本合算。阿里云打钱~

目前采用最多的日志服务的解决方案,是 ELK 搭建的日志服务。😈 艿艿也问了一圈身边的胖友,验证无误。

1.2 ELK

那么 ELK 是什么呢?我们来看看其官方 Elastic NV 对其的定义:

FROM https://www.elastic.co/cn/what-is/elk-stack

“ELK” 是三个开源项目的首字母缩写,这三个项目分别是:Elasticsearch、Logstash 和 Kibana。

  • Elasticsearch 是一个搜索和分析引擎。
  • Logstash 是服务器端数据处理管道,能够同时从多个来源采集数据,转换数据,然后将数据发送到诸如 Elasticsearch 等“存储库”中。
  • Kibana 则可以让用户在 Elasticsearch 中使用图形和图表对数据进行可视化。

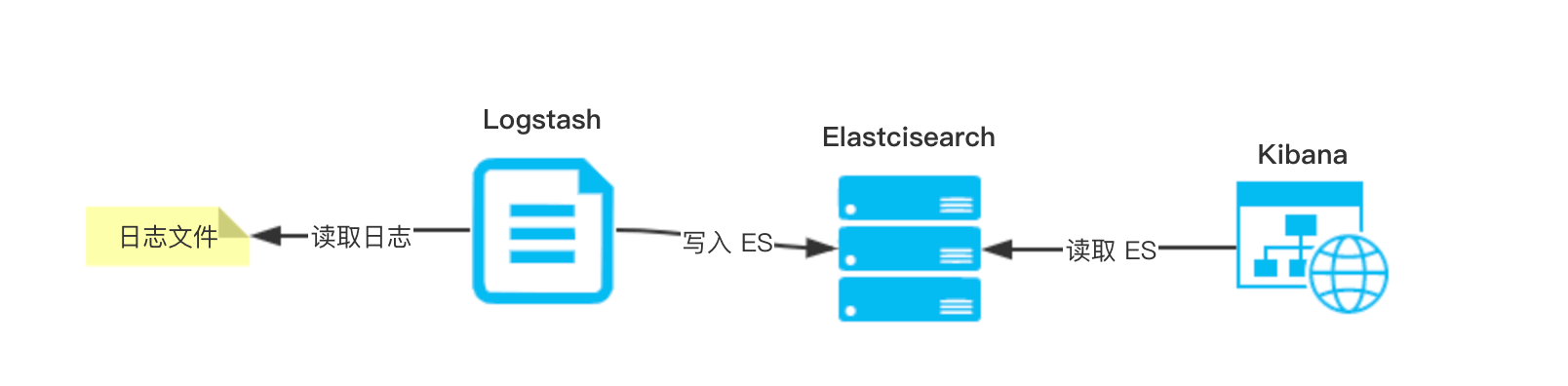

即整体架构,如下图所示:ELK 最简架构

下面,我们就来使用 ELK 搭建一个日志服务。

2. Elasticsearch 搭建

FROM https://www.elastic.co/cn/products/elasticsearch

Elasticsearch 是一个分布式、RESTful 风格的搜索和数据分析引擎,能够解决不断涌现出的各种用例。 作为 Elastic Stack 的核心,它集中存储您的数据,帮助您发现意料之中以及意料之外的情况。

参考《Elasticsearch 极简入门》「1. 单机部署」小节,搭建一个 Elasticsearch 单机服务。

不过要注意,本文使用的是 Elasticsearch 7.5.1 版本。

3. Logstash 搭建

FROM https://www.elastic.co/cn/products/logstash

Logstash 是开源的服务器端数据处理管道,能够同时从多个来源采集数据,转换数据,然后将数据发送到您最喜欢的“存储库”中。

3.1 下载

打开 Logstash 下载页面,选择想要的 Logstash 版本。这里,我们选择 7.5.1 最新版本。

# 创建目录
$ mkdir -p /Users/yunai/Logstash
$ cd /Users/yunai/Logstash

# 下载
$ wget https://artifacts.elastic.co/downloads/logstash/logstash-7.5.1.zip

# 解压
$ unzip logstash-7.5.1.zip
$ cd logstash-7.5.1

# 查看目录
$ ls- ls
8 -rwxr-xr-x@ 1 yunai staff 2276 Dec 17 00:54 CONTRIBUTORS
16 -rwxr-xr-x@ 1 yunai staff 4097 Dec 17 00:54 Gemfile
48 -rwxr-xr-x@ 1 yunai staff 22792 Dec 17 00:54 Gemfile.lock
32 -rwxr-xr-x@ 1 yunai staff 13675 Dec 17 00:54 LICENSE.txt
1584 -rwxr-xr-x@ 1 yunai staff 808305 Dec 17 00:54 NOTICE.TXT
0 drwxr-xr-x 18 yunai staff 576 Jan 1 08:35 bin # 执行文件
0 drwxr-xr-x 8 yunai staff 256 Jan 1 08:35 config # 配置文件
0 drwxr-xr-x@ 2 yunai staff 64 Dec 17 00:54 data
0 drwxr-xr-x 6 yunai staff 192 Jan 1 08:35 lib
0 drwxr-xr-x 6 yunai staff 192 Jan 1 08:35 logstash-core
0 drwxr-xr-x 5 yunai staff 160 Jan 1 08:35 logstash-core-plugin-api
0 drwxr-xr-x 5 yunai staff 160 Jan 1 08:35 modules
0 drwxr-xr-x 3 yunai staff 96 Jan 1 08:35 tools
0 drwxr-xr-x 4 yunai staff 128 Jan 1 08:36 vendor
0 drwxr-xr-x 14 yunai staff 448 Jan 1 08:36 x-pack

3.2 配置文件

config 目录下,提供了 Logstash 的配置文件。我们来看看:

# 查看 config 目录
$ ls -ls config/
8 -rwxr-xr-x@ 1 yunai staff 2019 Dec 17 00:54 jvm.options
16 -rwxr-xr-x@ 1 yunai staff 7482 Dec 17 00:54 log4j2.properties
8 -rwxr-xr-x@ 1 yunai staff 342 Dec 17 00:54 logstash-sample.conf
24 -rwxr-xr-x@ 1 yunai staff 8372 Dec 17 00:54 logstash.yml
8 -rwxr-xr-x@ 1 yunai staff 3146 Dec 17 00:54 pipelines.yml
8 -rwxr-xr-x@ 1 yunai staff 1696 Dec 17 00:54 startup.options

其中,logstash-sample.conf 配置文件,是 Logstash 提供的 Pipeline 配置的示例。我们再来看看:

$ cat config/logstash-sample.conf

# Sample Logstash configuration for creating a simple
# Beats -> Logstash -> Elasticsearch pipeline.

input {
beats {
port => 5044
}
}

output {
elasticsearch {
hosts => ["http://localhost:9200"]
index => "%{[@metadata][beat]}-%{[@metadata][version]}-%{+YYYY.MM.dd}"
#user => "elastic"
#password => "changeme"
}
}

在 Logstash 中,我们通过定义了一个 Logstash 管道(Logstash Pipeline),来读取、过滤、输出数据。一个 Logstash Pipeline 包含三部分,如下图所示:Logstash Pipeline

  • 【必选】输入(Input) 数据(包含但不限于日志)往往都是以不同的形式、格式存储在不同的系统中,而 Logstash 支持从多种数据源中收集数据(File、Syslog、MySQL、消息中间件等等)。
  • 【可选】过滤器(Filter) :实时解析和转换数据,识别已命名的字段以构建结构,并将它们转换成通用格式。
  • 【必选】输出(Output) :Elasticsearch 并非存储的唯一选择,Logstash 提供很多输出选择。

logstash-sample.conf 配置文件中,我们配置了 InputOutput

在采集日志数据时,我们需要在服务器上安装一个 Logstash。不过 Logstash 是基于 JVM 的重量级的采集器,对系统的 CPU、内存、IO 等等资源占用非常高,这样可能影响服务器上的其它服务的运行。所以,Elastic NV 推出 Beats ,基于 Go 的轻量级采集器,对系统的 CPU、内存、IO 等等资源的占用基本可以忽略不计。

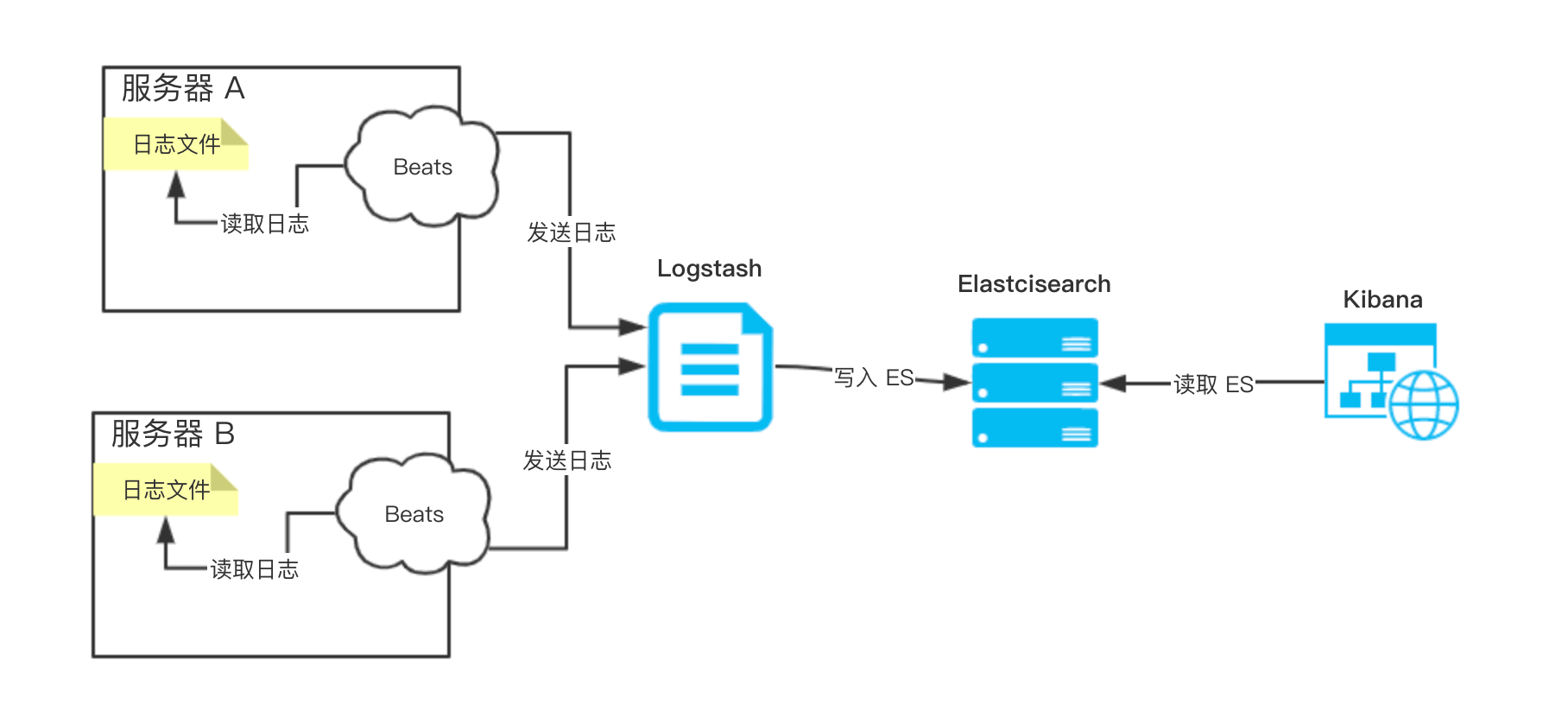

因此,本文的示例就变成了 ELFK 。其中,Beats 负责采集数据,并通过网路传输给 Logstash。即整体架构,如下图所示:ELFK 最简架构

更多关于 Beats 的内容,我们会在「4. Beats 搭建」看到。

3.3 启动

执行 nohup bin/logstash -f config/logstash-sample.conf & 命令,后台启动 Logstash 服务。

可以通过 nohup.out 日志,查看启动是否成功。日志内容如下:

# 注释:Beats 5044 端口
[2020-01-01T10:12:04,262][INFO ][logstash.inputs.beats ][main] Beats inputs: Starting input listener {:address=>"0.0.0.0:5044"}
[2020-01-01T10:12:04,271][INFO ][logstash.javapipeline ][main] Pipeline started {"pipeline.id"=>"main"}
[2020-01-01T10:12:04,349][INFO ][org.logstash.beats.Server][main] Starting server on port: 5044
[2020-01-01T10:12:04,351][INFO ][logstash.agent ] Pipelines running {:count=>1, :running_pipelines=>[:main], :non_running_pipelines=>[]}

# 注释:Logstash 9600 端口
[2020-01-01T10:12:04,571][INFO ][logstash.agent ] Successfully started Logstash API endpoint {:port=>9600}

4. Beats 搭建

FROM https://www.elastic.co/cn/products/beats

轻量型数据采集器 :Beats 平台集合了多种单一用途数据采集器。它们从成百上千或成千上万台机器和系统向 Logstash 或 Elasticsearch 发送数据。

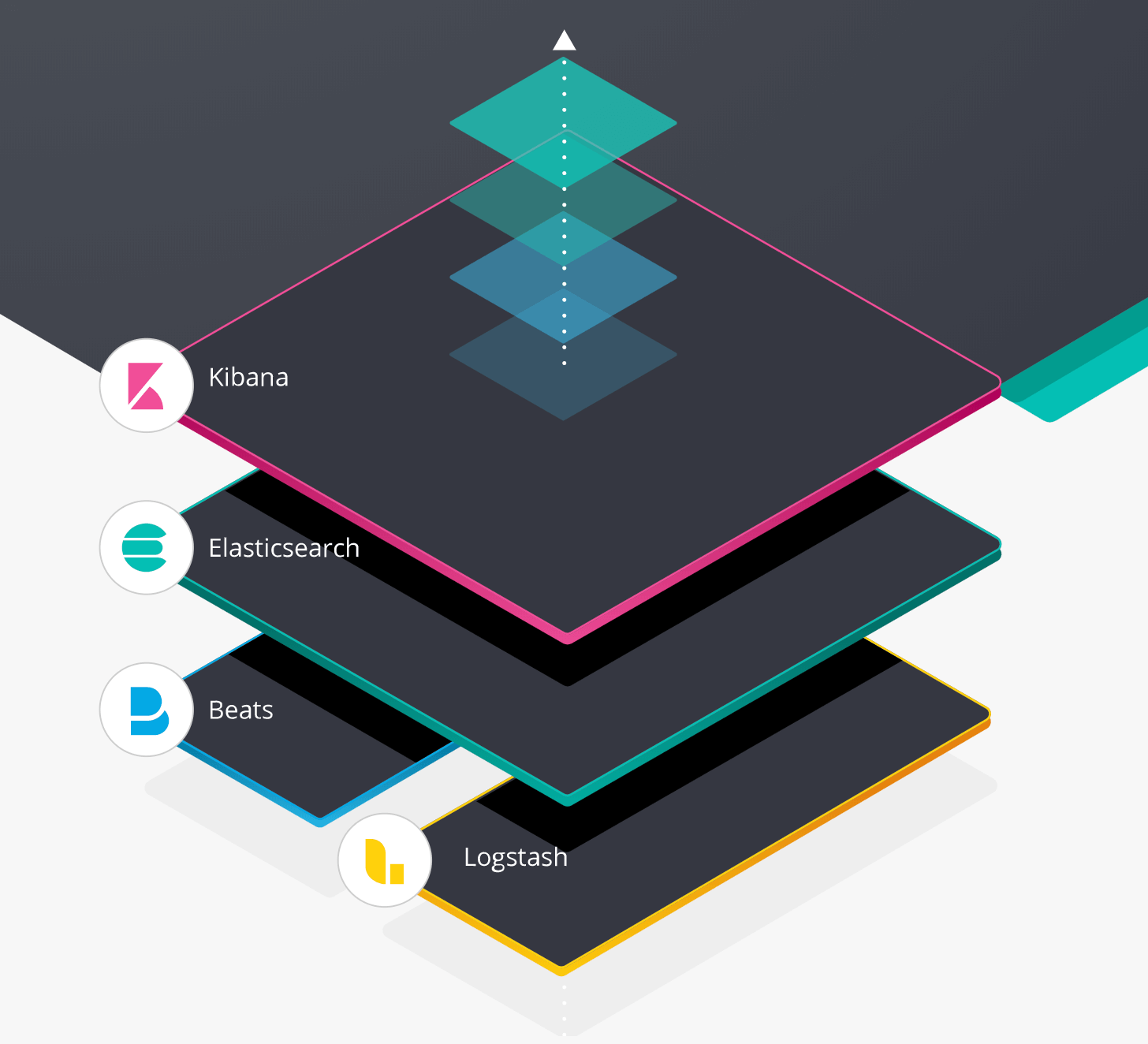

在 Beats 发布之后,Elastic NV 重新定义 ELK ,升级Elastic Stack。如下图:Elastic Stack

Beats 是一个全品类采集器的系列,包含多个:

  • Filebeat :轻量型日志采集器。
  • Metricbeat :轻量型指标采集器。
  • Packetbeat :轻量型网络数据采集器。
  • Winlogbeat :轻量型 Windows 事件日志采集器。
  • Auditbeat :轻量型审计日志采集器。
  • Heartbeat :面向运行状态监测的轻量型采集器。
  • Functionbeat :面向云端数据的无服务器采集器。

本小节,我们使用 Filebeat,采集日志文件。

具体采集的日志文件,胖友可以先从 http://static.iocoder.cn/spring.log 下载,艿艿预先生成好了一个 Spring Boot 启动时打印的日志文件。

4.1 下载

打开 Filebeat 下载页面,选择想要的 Filebeat 版本。这里,我们选择 7.5.1 最新版本。

# 创建目录
$ mkdir -p /Users/yunai/Filebeat
$ cd /Users/yunai/Filebeat

# 下载
$ wget https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-7.5.1-darwin-x86_64.tar.gz

# 解压
$ tar -zxvf filebeat-7.5.1-darwin-x86_64.tar.gz
$ cd filebeat-7.5.1-darwin-x86_64

# 查看目录
$ ls- ls
32 -rw-r--r--@ 1 yunai staff 13675 Dec 17 05:15 LICENSE.txt
592 -rw-r--r--@ 1 yunai staff 302830 Dec 17 05:16 NOTICE.txt
8 -rw-r--r--@ 1 yunai staff 802 Dec 17 05:58 README.md
624 -rw-r--r--@ 1 yunai staff 317651 Dec 17 05:56 fields.yml
174688 -rwxr-xr-x@ 1 yunai staff 89437104 Dec 17 09:56 filebeat # 执行文件
168 -rw-r--r--@ 1 yunai staff 83274 Dec 17 05:56 filebeat.reference.yml
24 -rw-------@ 1 yunai staff 8236 Dec 17 05:56 filebeat.yml # 配置文件
0 drwxr-xr-x@ 3 yunai staff 96 Dec 17 05:56 kibana
0 drwxr-xr-x@ 38 yunai staff 1216 Dec 17 05:56 module
0 drwxr-xr-x@ 37 yunai staff 1184 Dec 17 05:56 modules.d

4.2 配置文件

使用 vi filebeat.yml 命令,编辑 Filebeat 配置文件。主要修改如下行:

#=========================== Filebeat inputs =============================
filebeat.inputs:
- type: log
# Change to true to enable this input configuration.
enabled: true
# Paths that should be crawled and fetched. Glob based paths.
paths:
# - /var/log/*.log
#- c:\programdata\elasticsearch\logs\*
- /Users/yunai/logs/spring.log # 配置我们要读取的 Spring Boot 应用的日志

#================================ Outputs =====================================
#-------------------------- Elasticsearch output ------------------------------
#output.elasticsearch:
# Array of hosts to connect to.
# hosts: ["localhost:9200"]

#----------------------------- Logstash output --------------------------------
output.logstash:
# The Logstash hosts
hosts: ["localhost:5044"]

  • filebeat.inputs 配置项,设置 Filebeat 读取的日志来源。该配置项是数组类型,可以将 Nginx、MySQL、Spring Boot 每一类,作为数组中的一个元素。
    • 这里,我们配置读取一个 Spring Boot 应用的日志。
  • output.elasticsearch 配置项,设置 Filebeat 直接写入数据到 Elasticsearch 中。虽然说 Filebeat 5.0 版本以来,也提供了 Filter 功能,但是相比 Logstash 提供的 Filter 会弱一些。所以在一般情况下,Filebeat 并不直接写入到 Elasticsearch 中。
    • 这里,我们注释掉该配置项,设置 Filebeat 不写入到 Elasticsearch 中。
  • output.logstash 配置项,设置 Filebeat 写入数据到 Logstash 中。

4.3 启动

执行 nohup ./filebeat & 命令,后台启动 Filebeat 服务。

可以通过 logs/filebeat 日志,查看启动是否成功。如果没有 ERROR 级别的日志,说明启动成功。下面是艿艿截取的部分日志:

# 加载成功一个 input
2020-01-01T16:03:03.686+0800 INFO crawler/crawler.go:72 Loading Inputs: 1
2020-01-01T16:03:03.687+0800 INFO log/input.go:152 Configured paths: [/Users/yunai/logs/spring.log]
2020-01-01T16:03:03.687+0800 INFO input/input.go:114 Starting input of type: log; ID: 7378641906887219931
2020-01-01T16:03:03.687+0800 INFO crawler/crawler.go:106 Loading and starting Inputs completed. Enabled inputs: 1

# 所有配置加载完成
2020-01-01T16:03:03.687+0800 INFO cfgfile/reload.go:171 Config reloader started
2020-01-01T16:03:03.687+0800 INFO cfgfile/reload.go:226 Loading of config files completed.

可以通过 data/registry/filebeat/data.json 数据,查看每个日文件的采集进度。例如说:

[{"source":"/Users/yunai/logs/spring.log","offset":1721,"timestamp":"2020-01-01T16:03:03.687331+08:00","ttl":-1,"type":"log","meta":null,"FileStateOS":{"inode":102842596,"device":16777220}}]

  • 这里 offset 就是采集日志文件的位置。

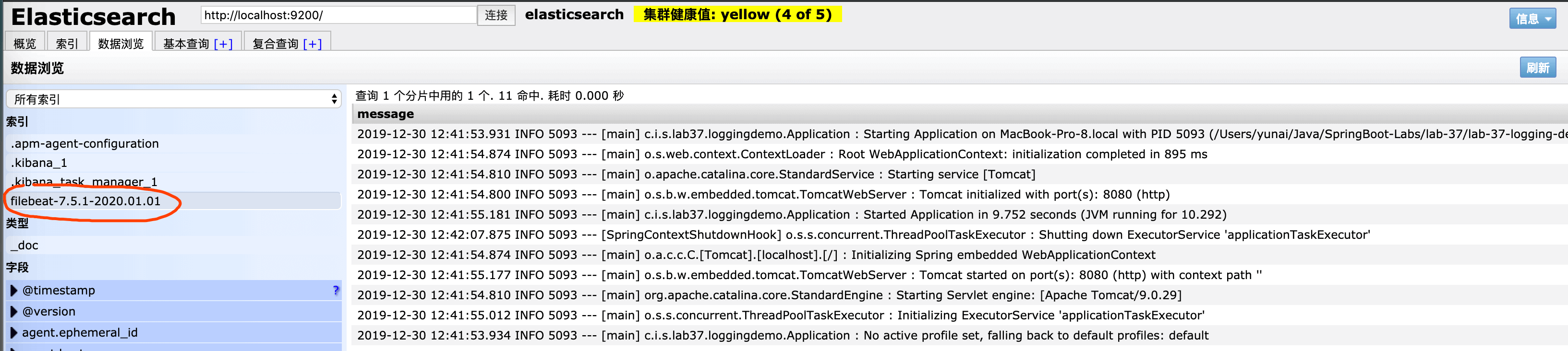

我们使用 Elasticsearch Head ,查看到日志文件的日志,已经存储到 Elasticsearch 中。如下图所示:Elasticsearch Head 查看日志数据

5. Kibana 搭建

FROM https://www.elastic.co/cn/products/kibana

通过 Kibana,您可以对自己的 Elasticsearch 进行可视化。

简单直观地构建可视化

5.1 下载

打开 Kibana 下载页面,选择想要的 Kibana 版本。这里,我们选择 7.5.1 最新版本。

# 创建目录
$ mkdir -p /Users/yunai/Kibana
$ cd /Users/yunai/Kibana

# 下载
$ wget https://artifacts.elastic.co/downloads/kibana/kibana-7.5.1-darwin-x86_64.tar.gz

# 解压
$ tar -zxvf kibana-7.5.1-darwin-x86_64.tar.gz
$ cd kibana-7.5.1-darwin-x86_64

# 查看目录
$ ls- ls
32 -rw-r--r--@ 1 yunai staff 13675 Dec 17 07:46 LICENSE.txt
2840 -rw-r--r--@ 1 yunai staff 1453580 Dec 17 07:46 NOTICE.txt
8 -rw-r--r--@ 1 yunai staff 4048 Dec 17 07:46 README.txt
0 drwxr-xr-x@ 5 yunai staff 160 Jan 1 23:52 bin # 执行文件
0 drwxr-xr-x@ 5 yunai staff 160 Jan 1 23:52 built_assets
0 drwxr-xr-x@ 3 yunai staff 96 Jan 1 23:52 config # 配置文件
0 drwxr-xr-x@ 2 yunai staff 64 Dec 17 07:46 data
0 drwxr-xr-x@ 9 yunai staff 288 Jan 1 23:52 node
0 drwxr-xr-x@ 1207 yunai staff 38624 Jan 1 23:52 node_modules
0 drwxr-xr-x@ 4 yunai staff 128 Jan 1 23:52 optimize
8 -rw-r--r--@ 1 yunai staff 738 Dec 17 07:46 package.json
0 drwxr-xr-x@ 2 yunai staff 64 Dec 17 07:46 plugins
0 drwxr-xr-x@ 11 yunai staff 352 Dec 17 07:46 src
0 drwxr-xr-x@ 16 yunai staff 512 Jan 1 23:52 webpackShims
0 drwxr-xr-x@ 9 yunai staff 288 Jan 1 23:52 x-pack

因为 Kibana 软件包比较大,所以下载可能比较久。

5.2 配置文件

使用 vi config/kibana.yml 命令,编辑 Kibana 配置文件。主要修改如下行:

server.port: 5601
server.host: "0.0.0.0"
elasticsearch.hosts: ["http://localhost:9200"]
kibana.index: ".kibana"

  • 如上四个配置项,实际配置文件里都已经有了,只需要将 # 注释去掉即可。

5.3 启动

执行 nohup bin/kibana & 命令,后台启动 Kibana 服务。

可以通过 nohup.out 日志,查看启动是否成功。

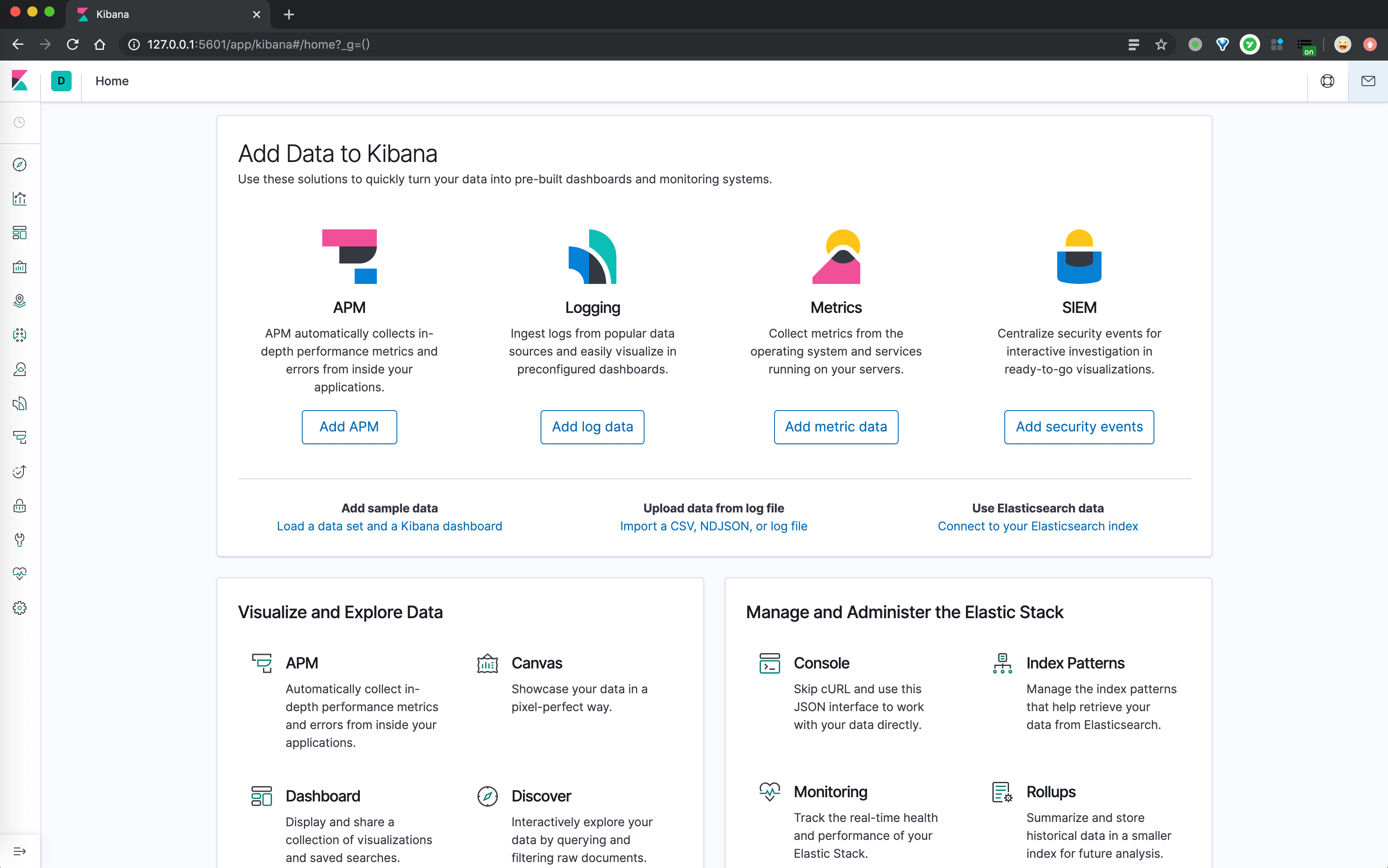

同时,我们可以使用浏览器,访问 http://127.0.0.1:5601/ 地址,进一步判断 Kibana 是否启动成功。界面如下:Kibana 界面

5.4 简单使用

下面,我们使用 Kibana 查询刚「4. Beatas 搭建」收集的日志文件的日志。

第一步

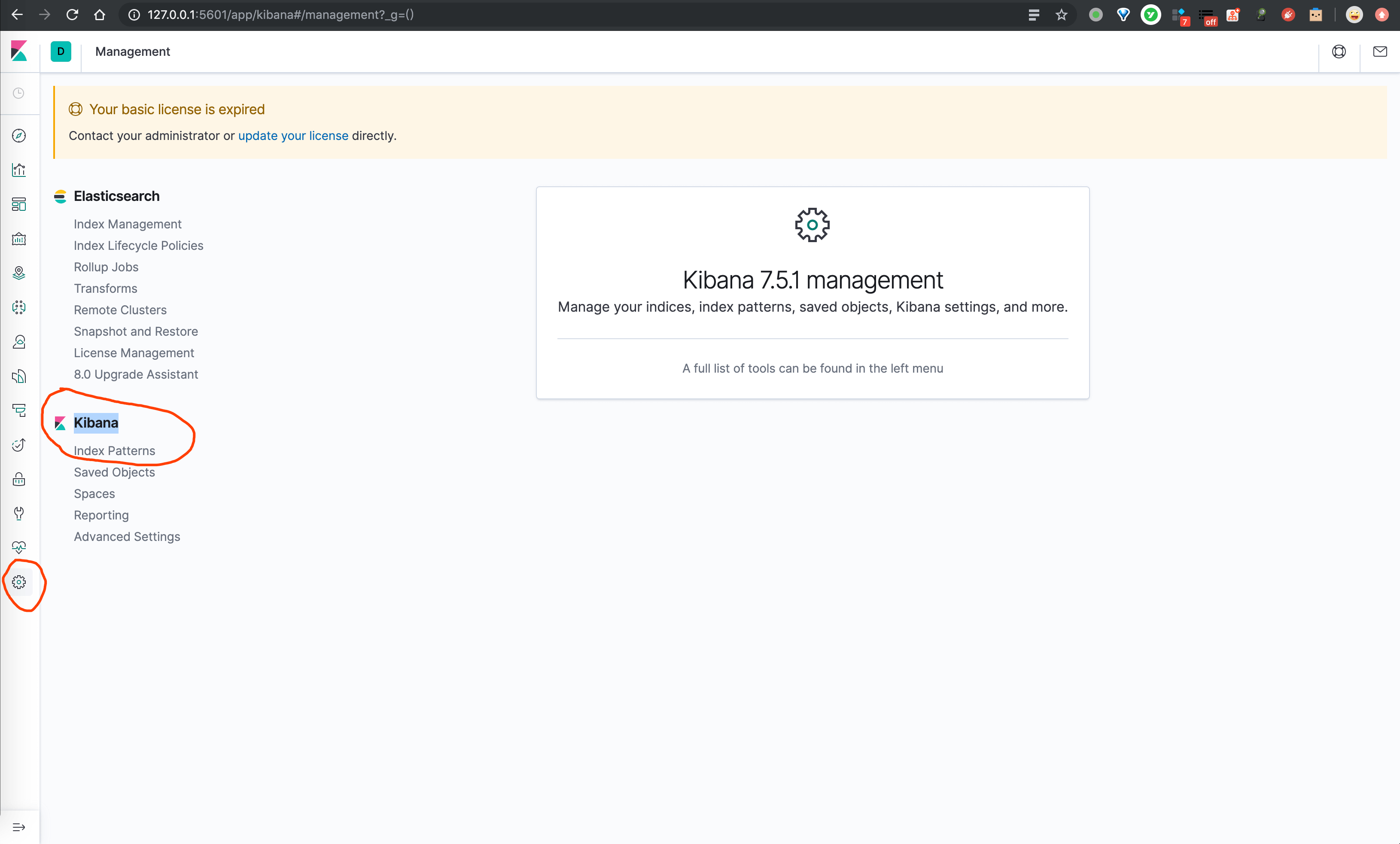

① 使用浏览器,访问 http://127.0.0.1:5601/ 地址,选择左边「Management」菜单,进入「Management」界面。如下图所示:Management 界面

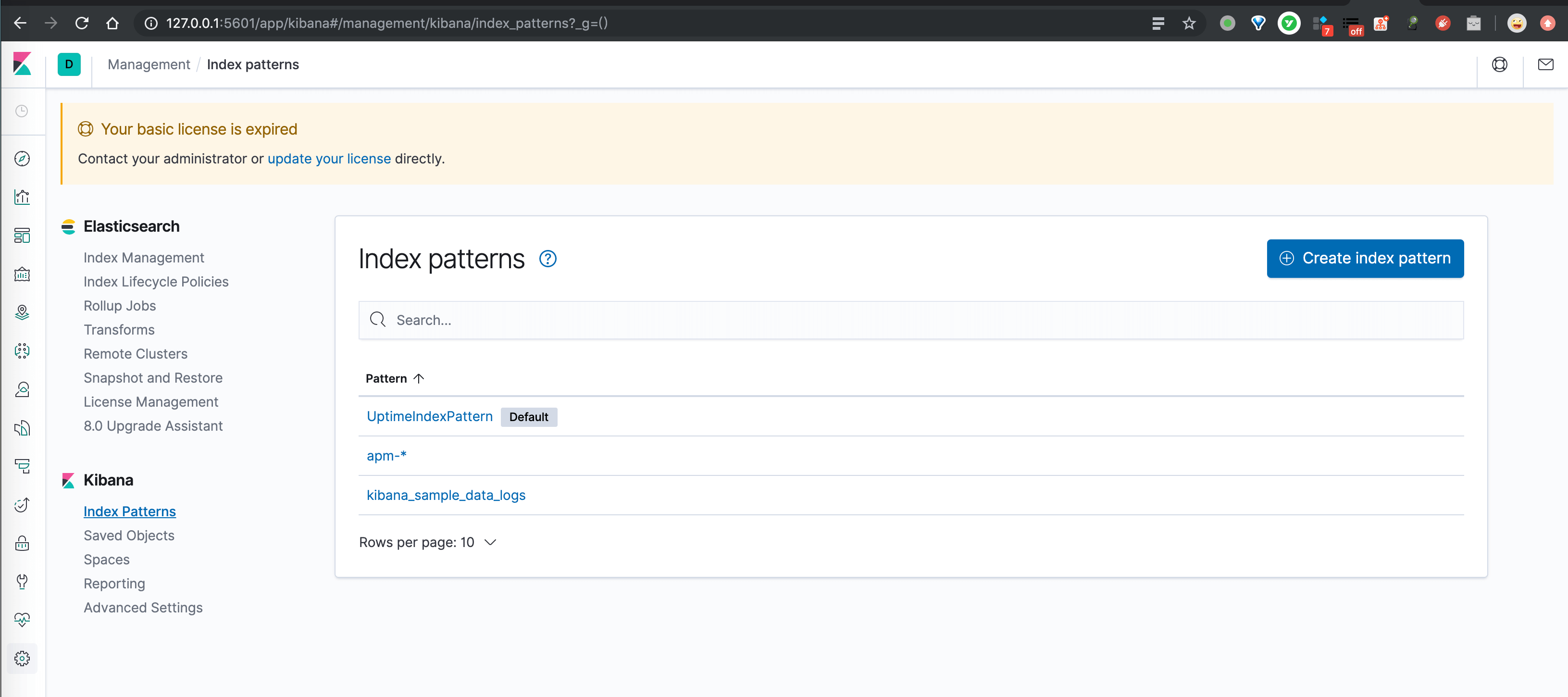

② 点击「Kibana Index Patterns」按钮,进入「Index patterns」界面。如下图所示:Index patterns 界面

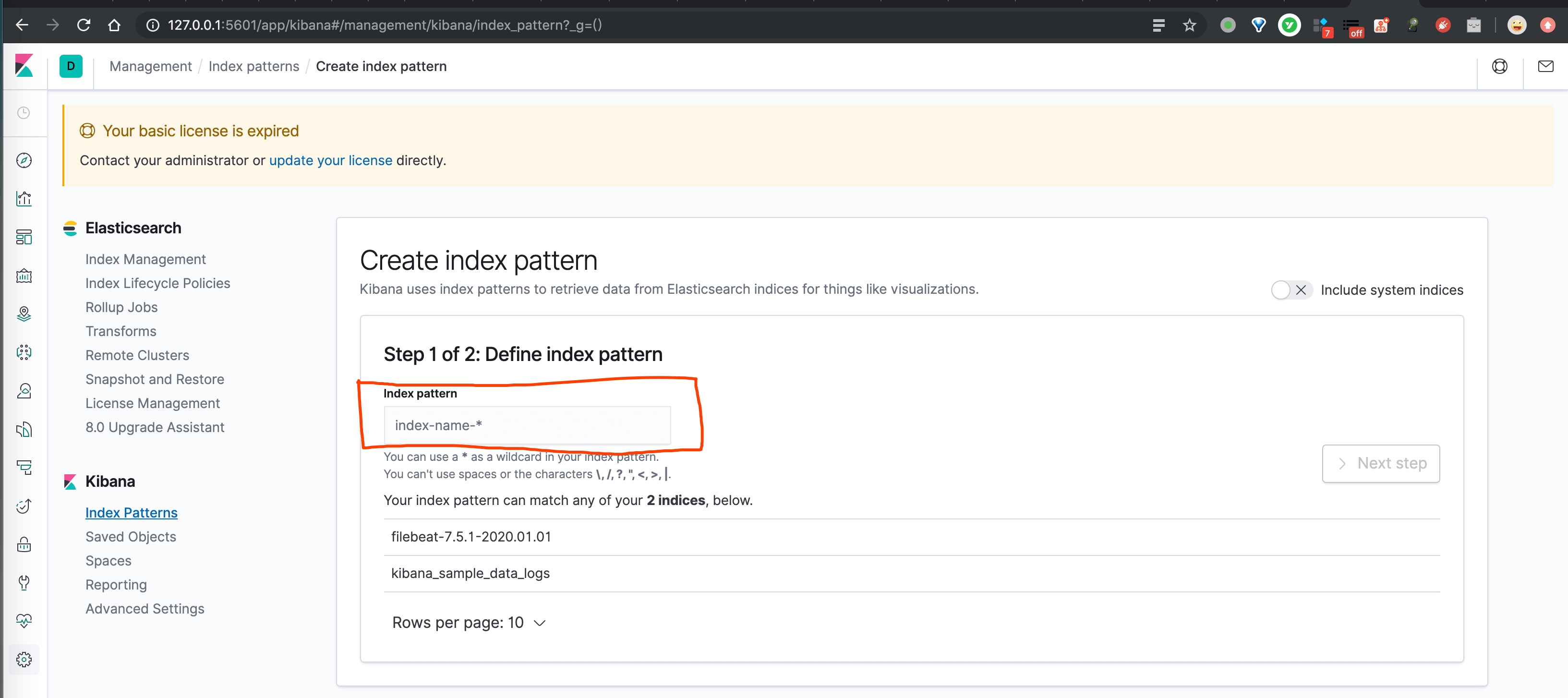

③ 点击右上角的「Create index pattern」按钮,进入「Create index pattern —— Define index pattern」界面。如下图所示:Create Index patterns 界面

④ 在「Index pattern」输入框,输入 filebeat-7.5.1-* 索引,再点击右边的「Next step」按钮,进入「Create index pattern —— Configure settings」界面。如下图所示:Create Index patterns 界面

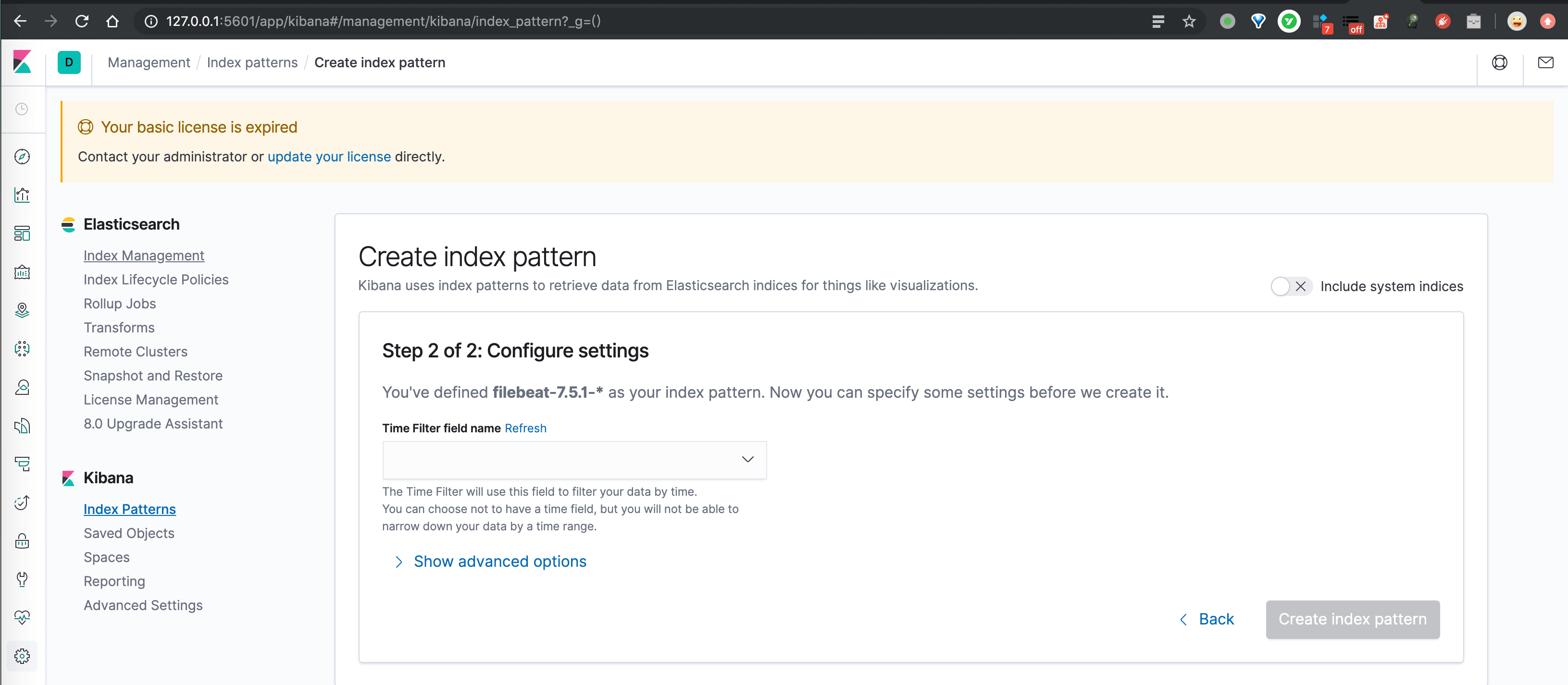

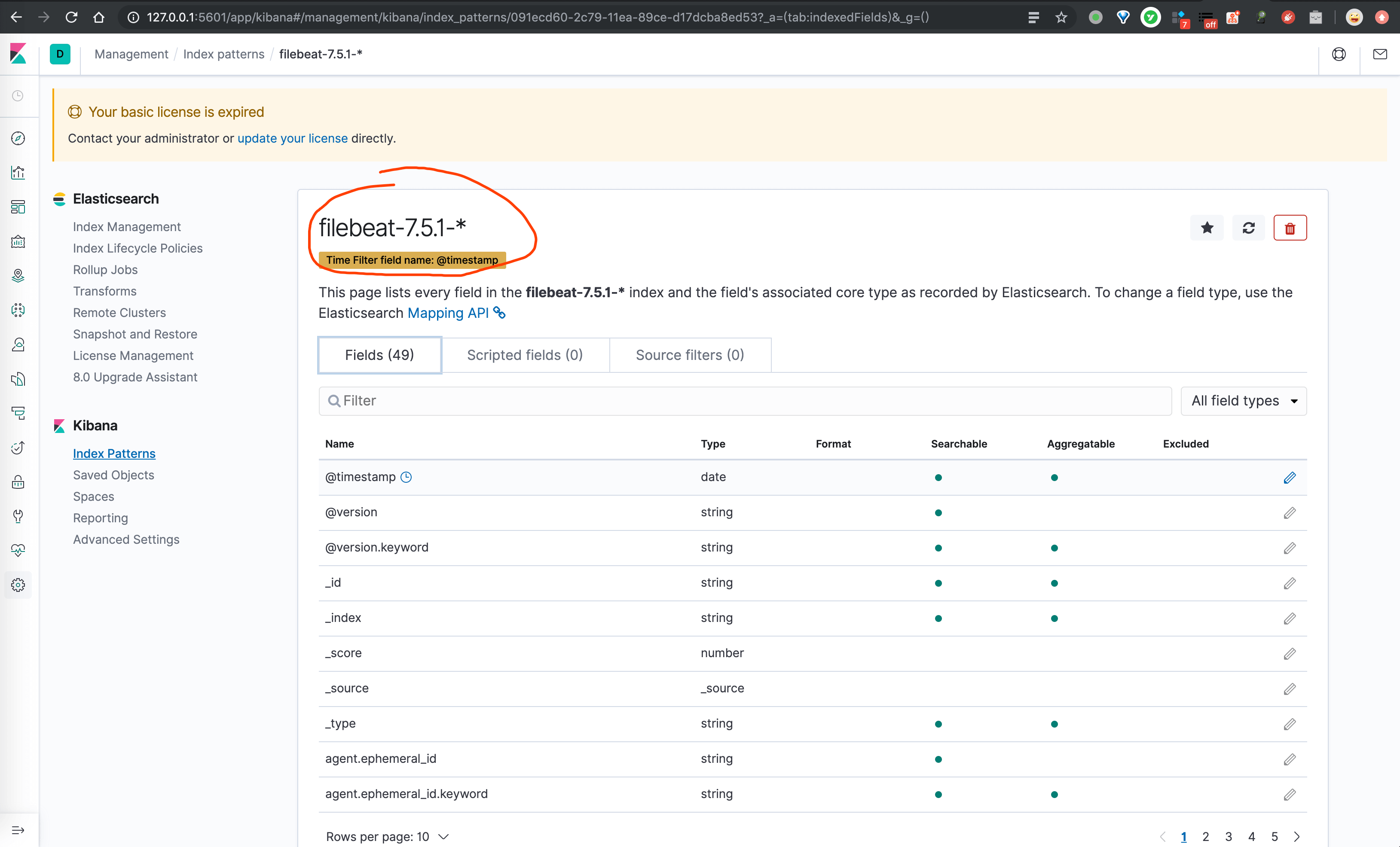

⑤ 在「Time Filter field name」下拉框,选择 @timestamp 选项,再点击右边的「Create index pattern」按钮,创建 Kibana Index Patterns 完成。如下图所示: Index Patterns

第二步

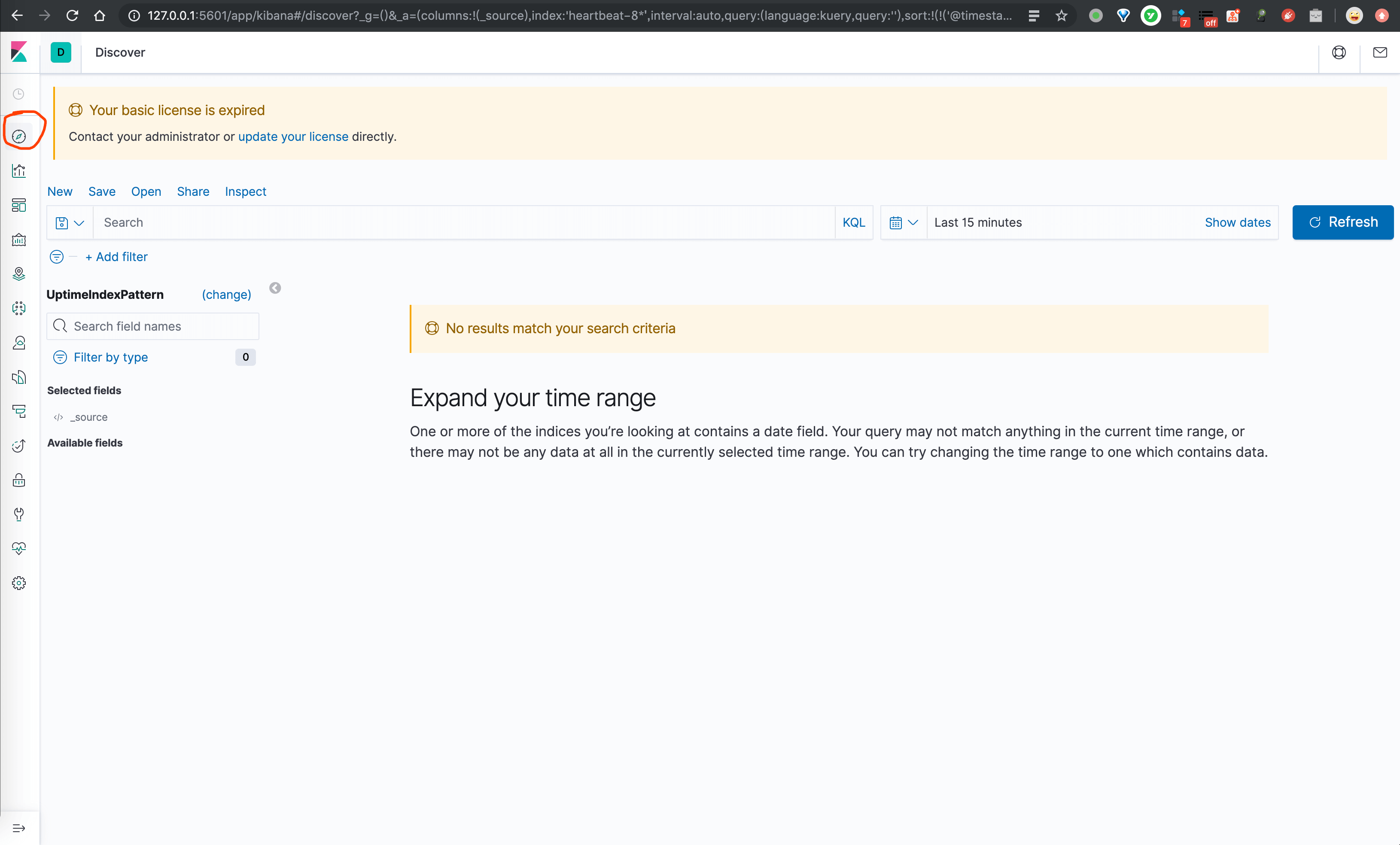

① 使用浏览器,访问 http://127.0.0.1:5601/ 地址,选择左边「Discover」菜单,进入「Discover」界面。如下图所示:Discover 界面

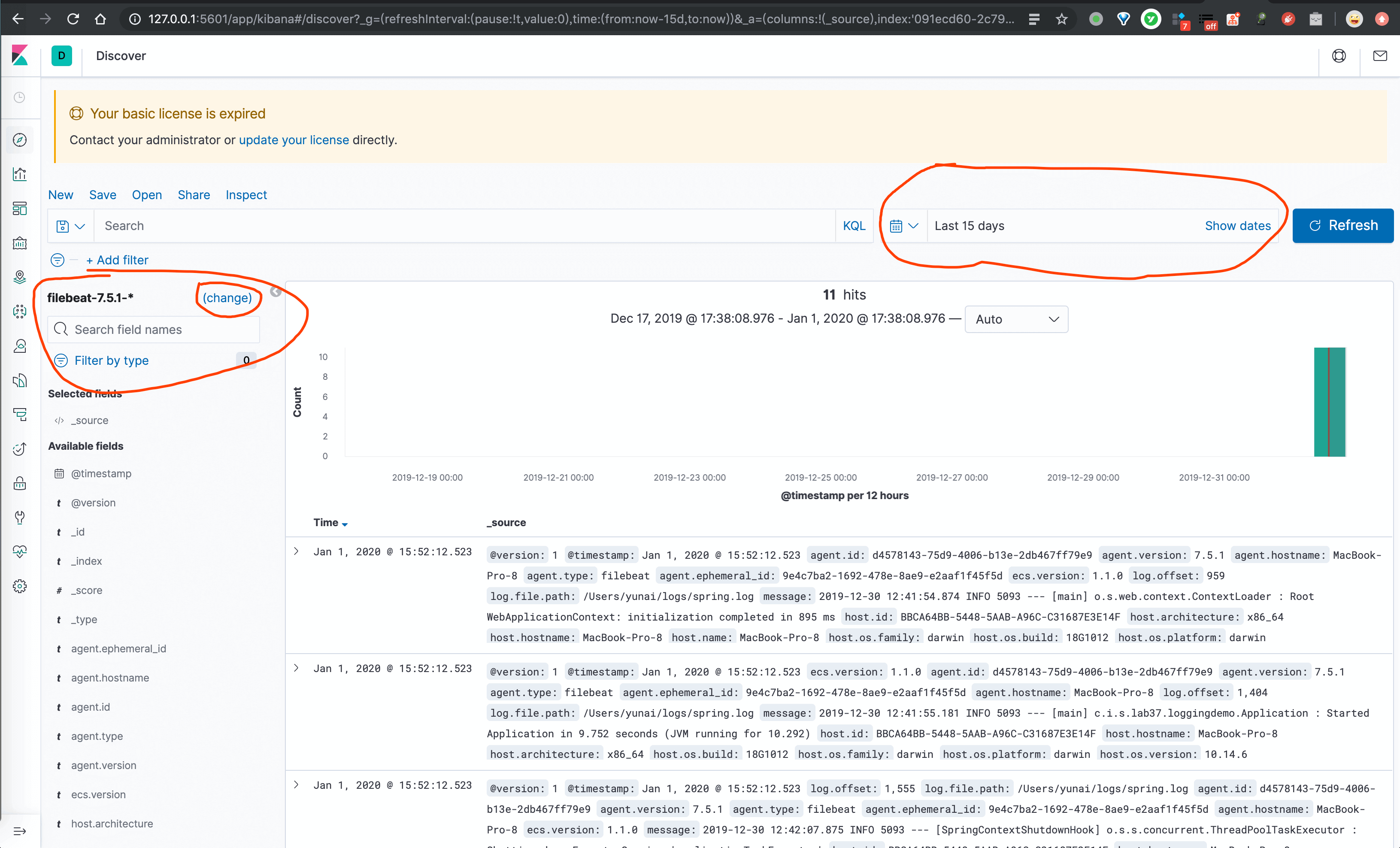

② 在「UptimeIndexPattern」下拉框,选择 filebeat-7.5.1-* 选项。在「时间范围」下拉框,选择近 15 天。如下图所示:Discover 界面 2

至此,我们完成了使用 Kibana 对「4. Beatas 搭建」收集的日志文件的日志的查询。美滋滋~

6. 消息队列的集成

随着 Beats 收集的每秒数据量越来越大,Logstash 可能无法承载这么大量日志的处理。虽然说,可以增加 Logstash 节点数量,提高每秒数据的处理速度,但是仍需考虑可能 Elasticsearch 无法承载这么大量的日志的写入。此时,我们可以考虑引入消息队列,进行缓存:

  • Beats 收集数据,写入数据到消息队列中。
  • Logstash 从消息队列中,读取数据,写入 Elasticsearch 中。

因此,整体的架构就变成了:

《logstash 和 filebeat 是什么关系?》

引入消息队列

一般情况下,我们会考虑采用 Kafka 作为消息队列。这里,艿艿推荐阅读 《ELK + Filebeat + Kafka 分布式日志管理平台搭建》文章,重点关注 FileBeat 写入 Kafka 的 output 配置,和 Logstash 读取 Kafka 的 input 配置

7. 告警

针对收集的日志,我们可以实现监控告警。例如说:

  • 监控 Nginx 日志,当返回状态码 5xx 超过一定阀值时,发送告警。
  • 监控 Spring Boot 应用的日志,当出现错误日志时,发送告警。

能够实现 ELK 日志服务的方式比较多,我们来逐个看看。

1、ElastAlert

ElastAlert,基于查询 Elasticsearch 的数据,进行告警。

具体使用,参考《ELK 实现日志监控告警》文章。

2、Sentinl

Sentinl 构建在 Kibana 之上的可视化告警工具,内部实现也是基于查询 Elasticsearch 的数据,进行告警。

具体使用,参考《基于 ELK 实现日志告警》文章。

不过现在貌似基本暂停维护了,不太推荐。

3、Grafana

Grafana ,是支持包括对 Elasticsearch 在内的多种数据源的可视化的工具。同时,它提供告警功能。因此,也能实现基于查询 Elasticsearch 的数据,进行告警。

目前暂时没有找到合适的文章,胖友可以参考《芋道 Prometheus + Grafana + Alertmanager 极简入门》「8. Grafana Alerting」小节,只是数据源从 Prometheus 换成 Elasticsearch。

4、X-Pack

Elastic NV 提供的 X-Pack 套件,提供了基于查询 Elasticsearch 的数据,进行告警

具体使用,参考《es-xpack-watch-user》文章。

5、Logstash + 脚本

不同于上述基于查询 Elasticsearch 的数据,进行告警的方案。我们可以在 Logstash 获得到异常日志时,执行 Shell 脚本,发送告警。

具体实现,参考《ELK 日志监控平台告警升级(邮件 + 钉钉)》

不过个人不是很推荐这个方案,还是让 Logstash 专注做采集的事情,监控告警还是基于 Elasticsearch 上的数据。

8. Spring Boot 使用示例

《芋道 Spring Boot 日志服务 ELK 入门》 中,我们来详细学习如何在 Spring Boot 中,整合并使用 ELK 收集日志。

666. 参考

本文更多的是以入门为主,更多配置示例,可以参考 https://github.com/ameizi/ELK 项目。其提供了收集 Tomcat、Nginx、MySQL 等等日志收集的示例。

想要进一步深入的胖友,也可以阅读如下资料:

文章目录
  1. 1. 1. 概述
    1. 1.1. 1.1 解决方案
    2. 1.2. 1.2 ELK
  2. 2. 2. Elasticsearch 搭建
  3. 3. 3. Logstash 搭建
    1. 3.1. 3.1 下载
    2. 3.2. 3.2 配置文件
    3. 3.3. 3.3 启动
  4. 4. 4. Beats 搭建
    1. 4.1. 4.1 下载
    2. 4.2. 4.2 配置文件
    3. 4.3. 4.3 启动
  5. 5. 5. Kibana 搭建
    1. 5.1. 5.1 下载
    2. 5.2. 5.2 配置文件
    3. 5.3. 5.3 启动
    4. 5.4. 5.4 简单使用
  6. 6. 6. 消息队列的集成
  7. 7. 7. 告警
  8. 8. 8. Spring Boot 使用示例
  9. 9. 666. 参考
